电源测试系统

    系统特点

    ●模块化设计,易于维护

    ●高测试精度

    提供近40项测试项

    测试程序管理/编辑功能

    ●测试报表输出和编辑功能

    软件二次开发能力


    应用行业

    ●工业电源生产企业

    ●科研院所电源研究

    ●雷达、海底、光伏等特种电源生产企业

    ●第三方检验机构

  • 产品参数

    系统特点

    ●模块化设计,易于维护

    ●高测试精度

    提供近40项测试项

    测试程序管理/编辑功能

    ●测试报表输出和编辑功能

    软件二次开发能力


    应用行业

    ●工业电源生产企业

    ●科研院所电源研究

    ●雷达、海底、光伏等特种电源生产企业

    ●第三方检验机构

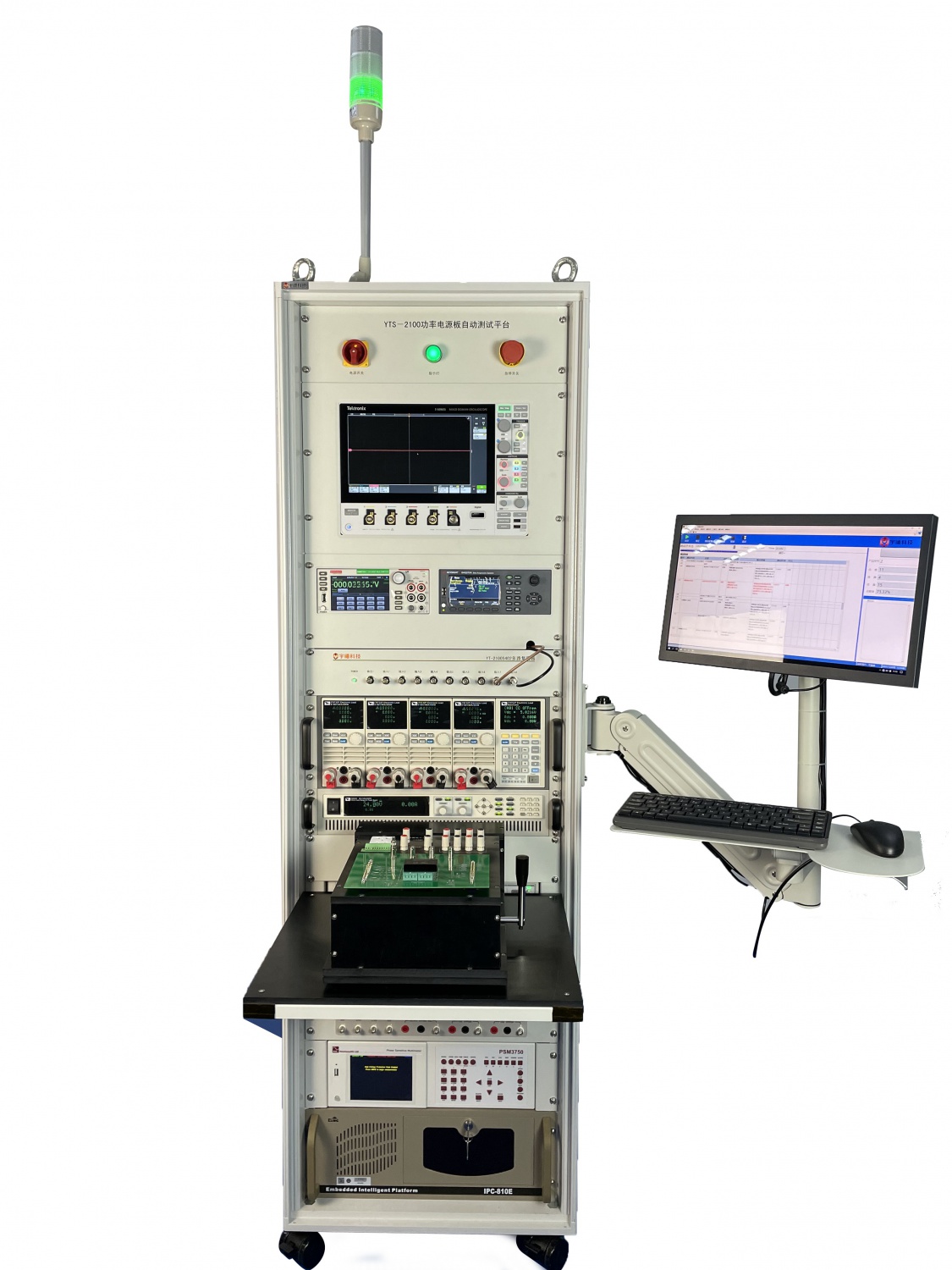

      YT-2100电源测试系统适应于交流电源、直流电源、模块电源、雷达电源、海底电源、光伏电源、医疗电源等各类电源产品的测试,该测试系统能对电源产品的各项性能指标进行自动测试,并能按照用户要求自动生成测试报表,软件采用开放式架构,支持二次开发,主要应用于电源产品的研发和检验。

系统架构

      YT-2100电源测试系统由自主研发的电源控制器、供电电源、电子负载、功率分析仪等食品仪表、工控机和电源测试软件组成,通过电源测试软件控制电源控制器和各个仪器仪表对被测电源性能指标进行自动化测试,并将测试结果以报表的形式保存以供用户进行数据存储和分析。




测试项目

序号

输入部分指标

序号

输出部分指标

1输入功率1输出电压
2功率因数2输出电流
3输入谐波3输出功率
4输入峰值电流4短路电流
5额定输入电流5噪声及纹波
6待机功耗6电源调节率
7输入电压/频率范围7稳压精度
8浪涌电流8负载调节率
9输入扰动9断电测试
10冲击电流10效率
11启机/关机电压11


序号

时序及暂态特性

序号

保护功能

1电压恢复时间1输出短路保护
2输入电压缓升/降2过电压保护
3开机时间3低电压保护
4保持时间4输入掉电
5上升/下降时间5过载保护
6开机/关机过冲6过功率保护
7动态负载特性



特种电源测试

      YT-2100电源测试系统,适合特种电源行业使用。如脉冲激光电源具备极高功率的脉冲能量、医疗电源要求极低的泄露电流和电磁干扰、海底电源要求极高的可靠性等,普通电源测试系统难以准确反映出这些特性,电源自动测试系统利用高精度的仪器和软件算法,能准确地测量特种电源的各项指标。


时序及暂态测试

      时序及暂态测试内容包含浪涌电流测试、电压上升/下降斜率测试、动态负载特性测试、输入扰动测试、开关机时间测试等测试项目,电源自动测试系统采用高精度的仪器和软件算法,能准确地测量这些参数。



测试软件

      测试软件是一款综合的自动化测试软件平台,可用于电源系统的静态特性和动态特性数据采集和分析,系统功率全面,包含系统管理、开机自检、TP开发、测试执行、实时监控、综合信息管理等功能。




系统自检校准功能

      测试软件在系统每次开机时自动对各仪器设备进行自检校准,避免出现因系统设备工作异常而导致的测试误差,提高测试数据的准确度和可信度。




实时监控功能

      测试软件具有实时监控测试功能,方便用户对被测电源进行可靠性测试的数据监控,包括监控输入输出的电压、电流、功率等信息。实时监控的数据可以自动保存,存储格式可存储成ASC文件或LBF文件,用于数据回放和分析。
